التعریف بأنواع علب التروس الصناعیة

تُعرف علب التروس الصناعیة کأحد أهم مکونات أنظمة نقل الطاقة فی الصناعات الکبرى. تلعب هذه المعدات المیکانیکیة دورًا رئیسیًا فی تحویل وتنظیم الطاقة المنتجة من المحرکات الکهربائیة، مما یتیح الاستخدام الأمثل لطاقة المحرک فی تطبیقات متنوعة. لا تعمل علب التروس الصناعیة على تحسین أداء الآلات فحسب من خلال تغییر نسبة السرعة وعزم الدوران، بل تساهم أیضًا فی زیادة الإنتاجیة، وتقلیل استهلاک الطاقة، وإطالة العمر الافتراضی للمعدات. تعمل هذه الأجهزة کوسیط بین المحرک والحمل، ویمکنها تحویل السرعة العالیة للمحرک إلى عزم دوران عالٍ أو سرعة أقل، أو حتى تغییر اتجاه الدوران. هذا التنوع جعل علب التروس الصناعیة تُستخدم على نطاق واسع فی مجموعة واسعة من الصناعات، بما فی ذلک التعدین، وصناعات الصلب، والنفط والغاز، وتولید الطاقة، والصناعات الغذائیة، وخطوط الإنتاج الأوتوماتیکیة.

تصمیم علب التروس الصناعیة یتیح لها تقدیم أداء مستقر وموثوق به فی ظروف عمل قاسیة، مثل البیئات ذات درجات الحرارة المرتفعة، أو الضغط العالی، أو الأحمال الثقیلة.

تُصنف علب التروس الصناعیة إلى أنواع مختلفة بناءً على هیکلها، وتطبیقها، وخصائصها، بما فی ذلک علب التروس الحلزونیة، والکوکبیة، وذات السرعة العالیة، وعلب التروس الثقیلة. تم تصمیم کل نوع من هذه الأنواع لتلبیة احتیاجات صناعیة محددة، ویعتمد اختیار النوع المناسب من علبة التروس على عوامل مثل نوع التطبیق، ومقدار عزم الدوران المطلوب، وسرعة الدخل والخرج، والظروف البیئیة. هذا التنوع یمکّن علب التروس الصناعیة من تلبیة الاحتیاجات المتنوعة للصناعات الخفیفة والثقیلة. بالإضافة إلى أدائها الفنی، تلعب علب التروس الصناعیة دورًا مهمًا فی تقلیل تکالیف الإصلاح والصیانة، بفضل قدرتها على تقلیل تآکل واستنزاف المعدات. باختیار علبة التروس المناسبة، یمکن تجنب الأعطال المفاجئة وتحسین الکفاءة الإجمالیة للنظام. فی ما یلی، سنتناول بالتفصیل خصائص و أنواع علب التروس الصناعیة المختلفة للحصول على فهم أفضل لتطبیقات ومزایا کل منها.

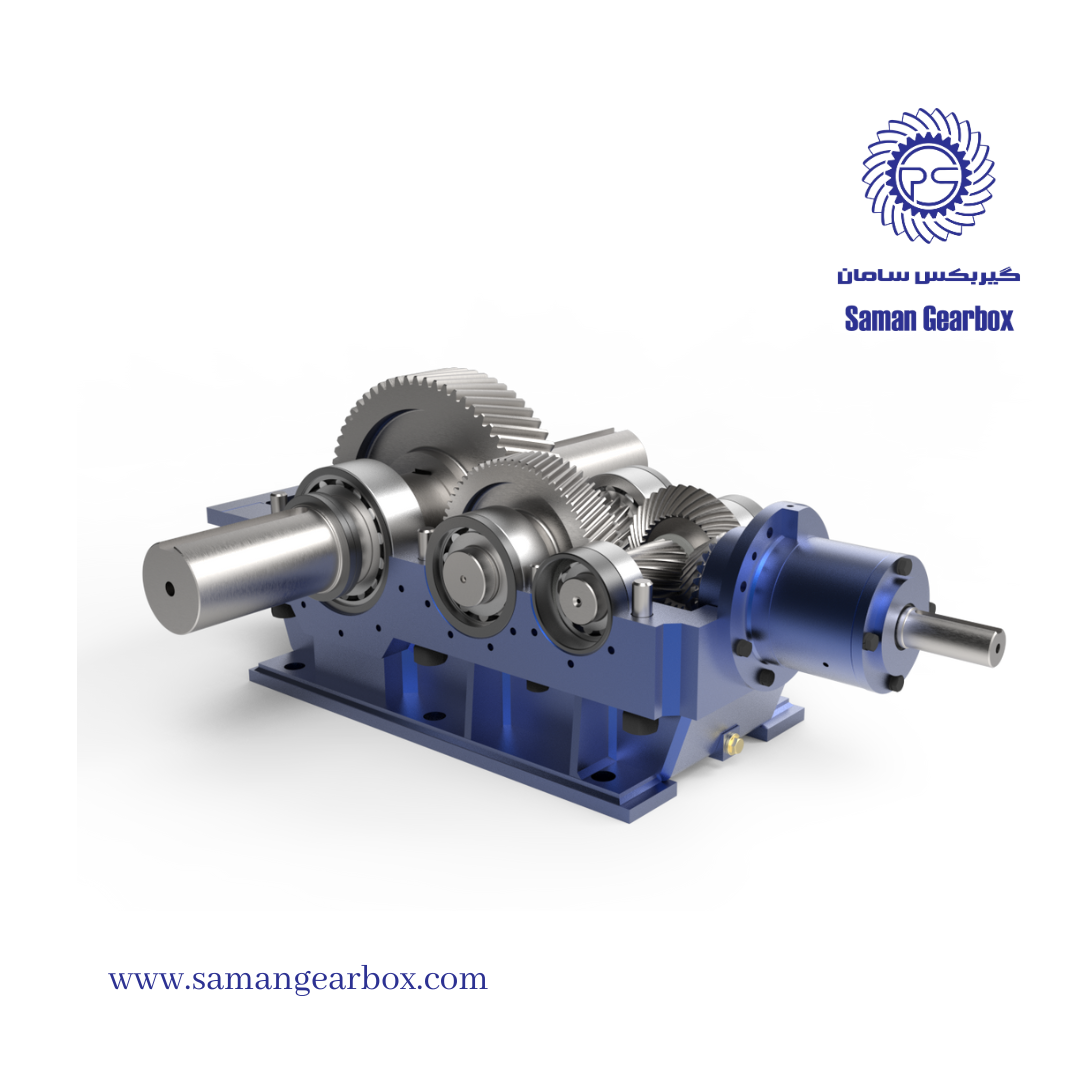

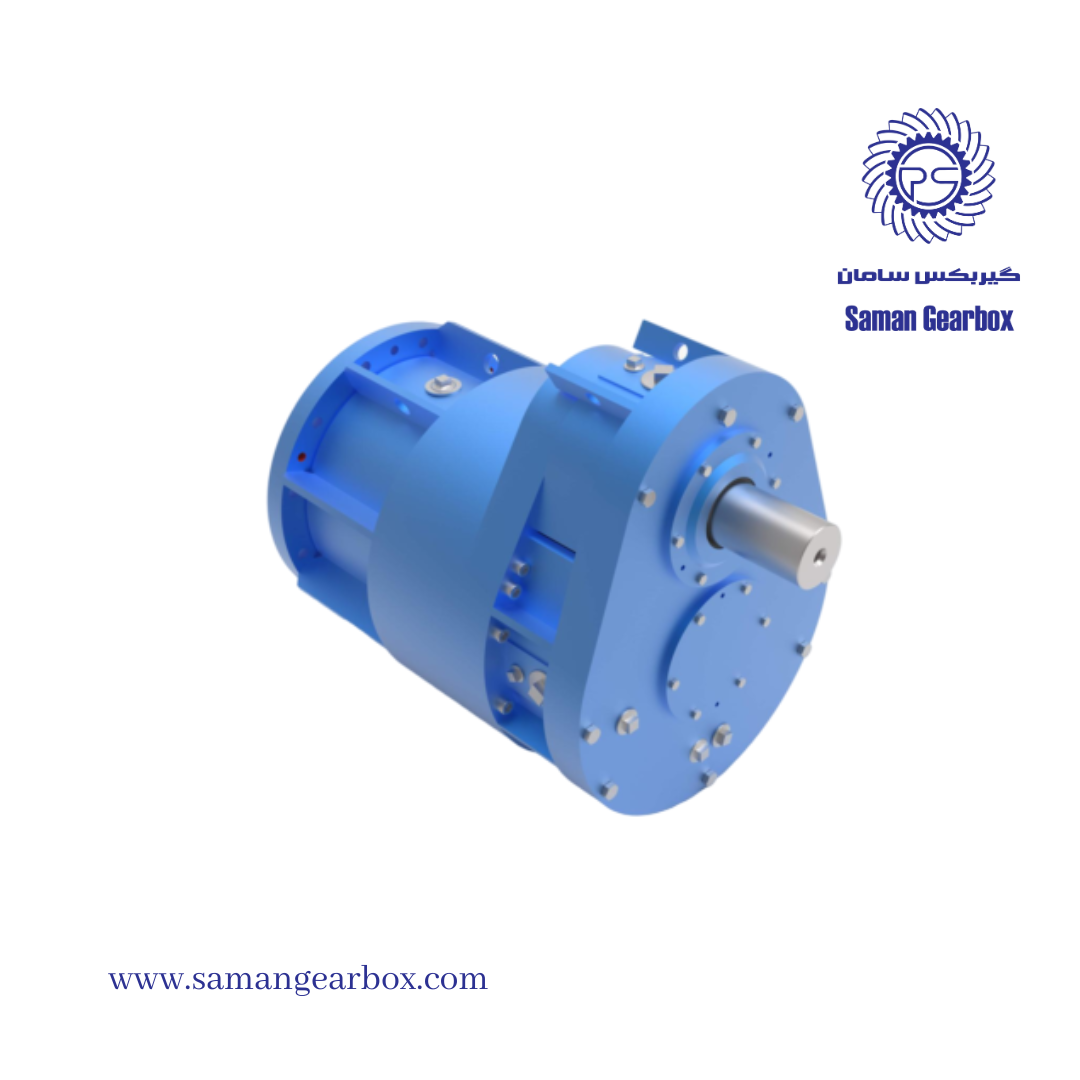

علبة التروس الحلزونیة

علب التروس الحلزونیة:علب التروس الحلزونیة أو علب التروس ذات العمود المستقیم هی مجموعة من التروس التی لدیها القدرة على نقل طاقة عالیة بسبب وضع الأعمدة والتروس. یمکن تصمیم تروس هذا النوع من علب التروس بشکل بسیط أو حلزونی. یمکن تغییر عدد محاور علبة التروس هذه حسب التطبیق ومقدار نقل السرعة المطلوب. تُستخدم علب التروس الحلزونیة على نطاق واسع فی صناعات البتروکیماویات، الصناعات البولیمریة ، و صناعات الصلب، وفی الأنشطة الثقیلة مثل الکسارات، وآلات البثق، والسیور الناقلة.

مزایا وعیوب علب التروس الحلزونیة

مزایا علب التروس الحلزونیة:

1. تُستخدم للمحاور المتوازیة أو غیر المتوازیة.
2. بفضل نوع تعشیق أسنان التروس، تتحرک التروس بسلاسة أکبر، مما یقلل الضوضاء والاهتزاز.
3. تسمح الأسنان المائلة للتروس بوجود عدد أکبر من الأسنان فی محیط ثابت، مما یوزع الحمل ویقلل من الحمل على کل سن، وبالتالی یتم تولید حرارة أقل.
4. لدیها کفاءة عالیة جدًا تصل إلى حوالی 98٪، وهی نسبة عالیة جدًا مقارنة بأنواع أخرى من علب التروس مثل علب التروس الحلزونیة الدودیة.

عیوب علب التروس الحلزونیة:

1. عادة ما یکون سعرها أعلى.
2. یتطلب الاحتکاک العالی الناتج عن الحرکة الانزلاقیة لعلبة التروس الحلزونیة استخدام مواد تزییت.
3. تُنتج علبة التروس الحلزونیة، بسبب الزاویة الحلزونیة، مقدارًا من القوة المحوریة، مما یتطلب استخدام محامل محوریة.
4. لدیها کفاءة عالیة جدًا تصل إلى حوالی 98٪، وهی نسبة عالیة جدًا مقارنة بأنواع أخرى من علب التروس مثل علب التروس الحلزونیة الدودیة

2)علبة التروس الحلزونیة المحوریة المتوازیة (Coaxial Helical Inline Gearbox)

صُممت هذه العلب بحیث یکون عمود الدخل وعمود الخرج على خط واحد. تُعرف هذه العلب عادةً بأدائها الجید وکفاءتها العالیة، کما أن لدیها نسبة نقل أحمال عالیة. تُعد "علبة التروس الکواکسیال" مثالیة للأنشطة الثقیلة.

مزایا علبة التروس الکواکسیال:

1. تتمیز علب التروس الکواکسیال بکفاءة عالیة جدًا.
2. تنقل طاقة عالیة بالنسبة لأبعادها (حجمها).
3. یمکن تصنیعها بأبعاد صغیرة أیضًا
4. تُستخدم فی صناعات مختلفة.
5. یمکن بسهولة تصنیع علبة التروس على شکل مراحل متعددة (محاور) لتقدیم نسبة نقل أحمال عالیة.

3) علبة التروس ذات التروس الحلزونیة المتعامدة (Bevel Helical Gearbox)

تُعرف "علبة التروس الحلزونیة المتعامدة" بأسماء أخرى مثل "علبة تروس ترس البنیون والتاج" أو "العلبة الترسیة الکهربائیة 90 درجة". تُنتج هذه العلب حرکة دورانیة بین الأعمدة غیر المتوازیة. من أهم میزات هذا النوع من علب التروس، والتی سمحت بانتشار استخدامها فی الصناعة، هی إمکانیة ترکیبها رأسیًا، کما یمکن ترکیبها بزاویة 90 درجة فی أی اتجاه حسب المکان ومساحة العمل.

مزایا علبة التروس ذات التروس الحلزونیة المتعامدة:

نطاق واسع لنسبة التحویل.
عمر تشغیلی طویل.
انخفاض مستوى الضوضاء.

گیربکس های حلزونی

تُعد علب التروس الحلزونیة الدودیة أحد النماذج المختلفة لعلب التروس الحلزونیة، وتتکون من حلزون وترس آخر. طریقة عمل هذه العلبة هی أنه مقابل کل 360 درجة من دوران الحلزون، یدور الترس المتعشق بمقدار سن واحدة. تُسمى الأجزاء الداخلیة لعلبة التروس الحلزونیة الدودیة بالدودة وعجلة الدودة. إن أکثر استخدامات هذه العلب شیوعًا هو فی المصاعد والرافعات، وذلک بسبب خاصیتها غیر القابلة للعکس وأبعادها الصغیرة.

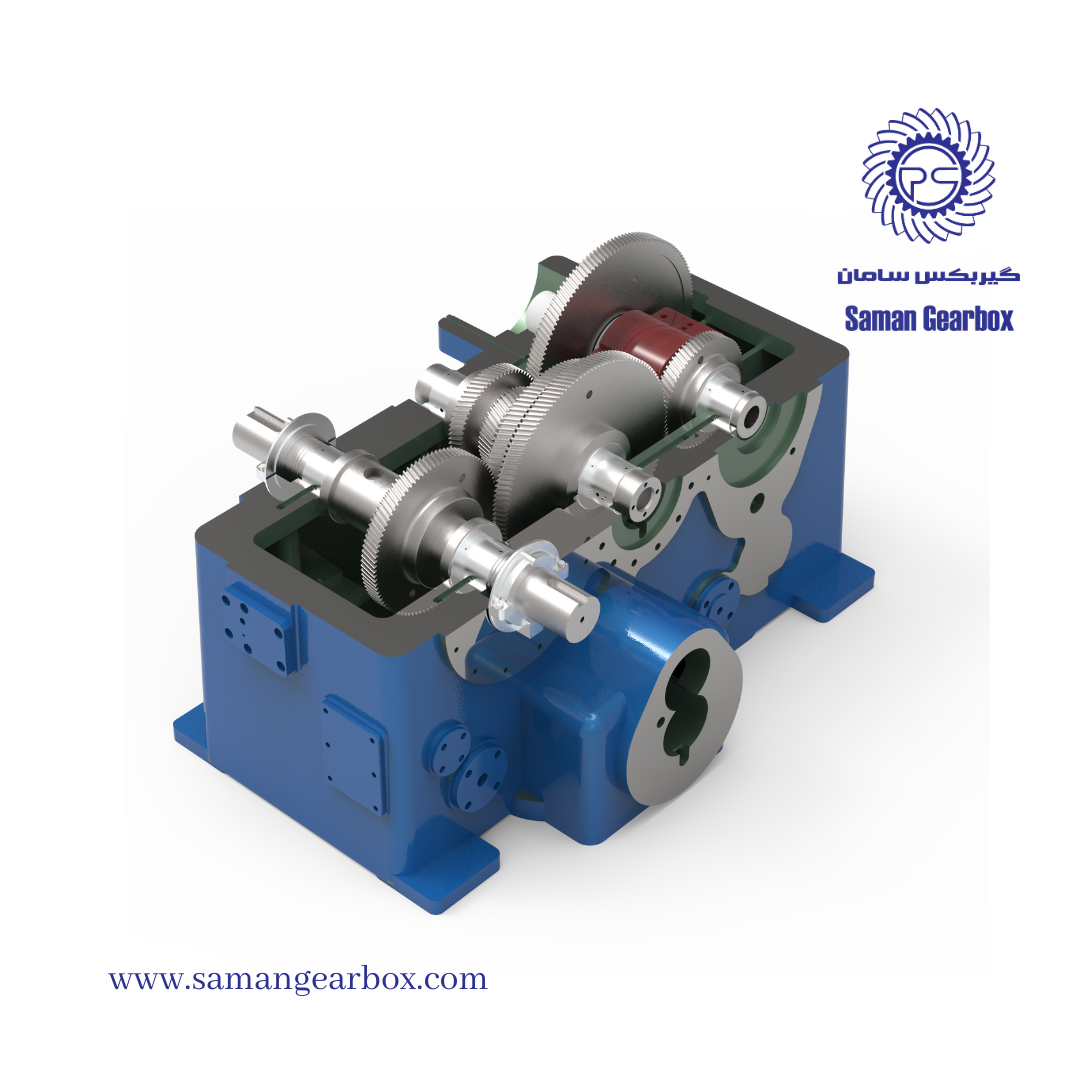

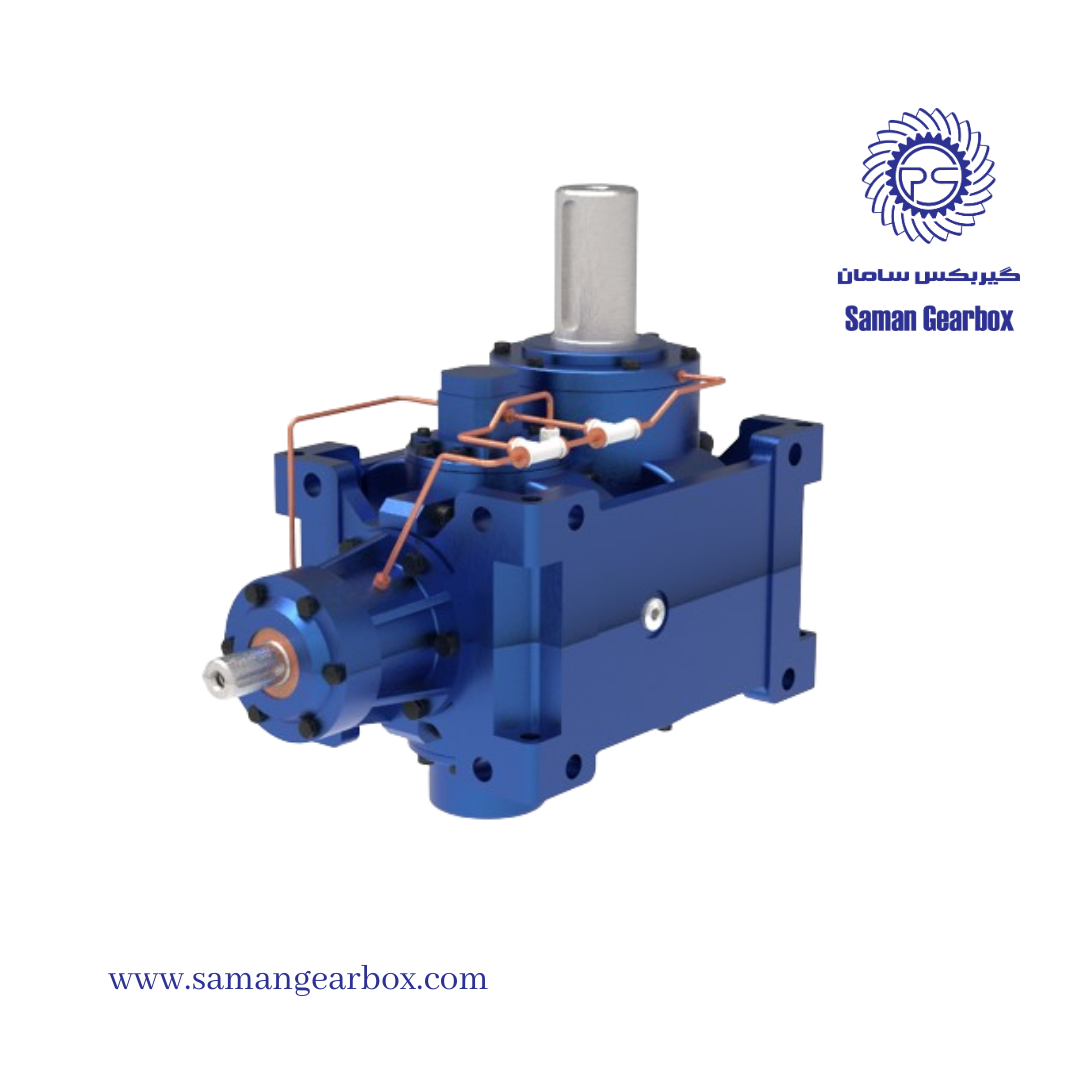

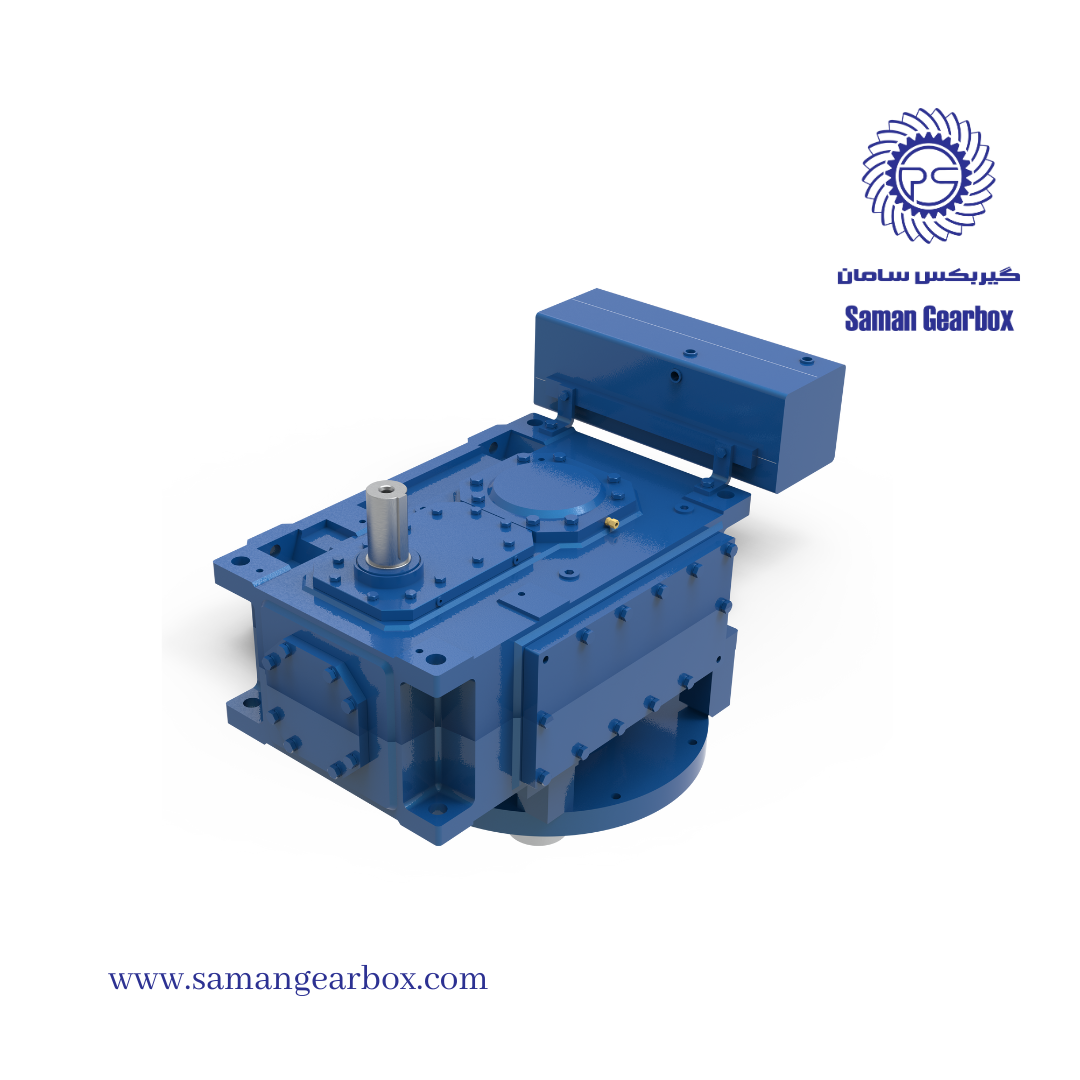

علبة التروس عالیة السرعة أو المعززة

تُستخدم علب التروس عالیة السرعة، والتی تُعرف أیضًا باسم علبة التروس المعززة، بشکل أساسی فی الصناعات الحساسة والتحدیات الکبیرة مثل النفط والغاز، ومصافی التکریر، والبتروکیماویات، و محطات الطاقة. تُصنف هذه الأنواع من علب التروس ضمن المعدات الصناعیة عالیة الحساسیة نظرًا لأدائها عند سرعات عالیة جدًا ومواجهتها لاهتزازات کبیرة. لذلک، فإن الدقة فی عملیة التصمیم، واختیار المواد، والتصنیع، والتجمیع، لها أهمیة خاصة. لمزید من المعلومات، یمکنک زیارة صفحة علبة التروس عالیة السرعة المتخصصة.

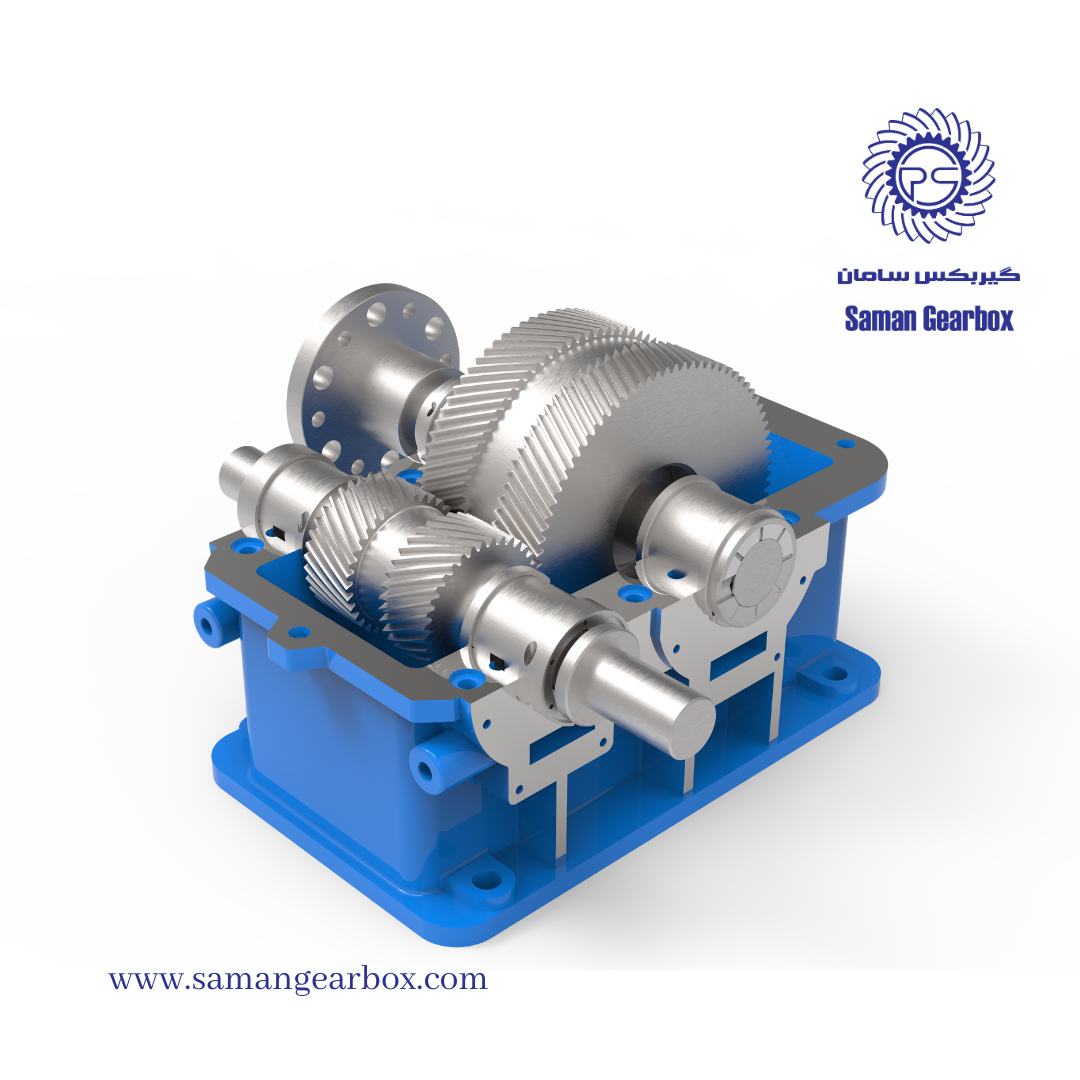

آشنایی با گیربکس صنعتی جناغی یا Double Helical

گیربکس صنعتی جناغی، که به آن گیربکس دو هلالی (Double Helical Gearbox) یا گیربکس هرینگ‌بون (Herringbone Gearbox) نیز گفته می‌شود، یکی از انواع پیشرفته گیربکس‌های صنعتی است که برای انتقال قدرت بالا بین شفت‌های موازی طراحی شده است. این گیربکس‌ها بر پایه دنده‌های هلالی دوگانه ساخته می‌شوند و به دلیل توانایی در حذف نیروهای محوری (axial thrust)، در صنایع سنگین کاربرد گسترده‌ای دارند. در ادامه، به طور خلاصه به ساختار، مزایا، معایب، کاربردها و تفاوت‌های آن می‌پردازیم.
ساختار و نحوه کار دنده جناغی (Herringbone Gear): این دنده از دو مجموعه دنده هلالی تشکیل شده که به صورت آینه‌ای (یکی دست راست و دیگری دست چپ) در کنار هم قرار گرفته‌اند. از بالا، شیارهای دندانه‌ها شبیه به حرف "V" یا الگوی استخوان ماهی (هرینگ‌بون) به نظر می‌رسند. این طراحی باعث می‌شود نیروهای محوری تولیدشده توسط هر نیمه، یکدیگر را خنثی کنند، بدون نیاز به یاتاقان‌های محوری بزرگ. دنده دو هلالی (Double Helical Gear): مشابه جناغی است، اما بین دو نیمه هلالی یک شیار یا گپ کوچک (groove) وجود دارد تا ابزار برش دندانه‌ها بتواند خارج شود. این شیار تولید را آسان‌تر و ارزان‌تر می‌کند، اما ممکن است کمی ناپایداری ایجاد کند. در هر دو نوع، دندانه‌ها با زاویه هلال (helix angle) برش خورده‌اند، که تماس تدریجی دندانه‌ها را فراهم می‌کند و انتقال قدرت نرم‌تری نسبت به دنده‌های مستقیم (spur gears) ایجاد می‌نماید.

گیربکس سایکلوئیدی (Cycloidal Gearbox)

گیربکس سیکلوئیدی (Cycloidal Gearbox) یکی از پیشرفته‌ترین انواع گیربکس‌ صنعتی است که به دلیل مقاومت بالا در برابر بارهای شوک‌دار، دقت فوق‌العاده و لقی بسیار کم، در کاربردهای حساس و سنگین مورد استفاده قرار می‌گیرد. این گیربکس از مکانیزم انتقال قدرت مبتنی بر حرکت سایکلوئیدی (چرخشی-غلتش) استفاده می‌کند که شامل اجزای اصلی مانند دیسک سایکلوئیدی، پین‌های غلتان و شفت ورودی با بادامک غیرمدور (Eccentric Cam) است.
دیسک سایکلوئیدی با حرکت چرخشی غیرعادی خود، نیروی ورودی را از طریق تماس نورد با پین‌ها به شفت خروجی منتقل می‌کند، که این امر اصطکاک را کاهش داده و راندمان را به 90-95% می‌رساند. نسبت انتقال در این گیربکس‌ها معمولاً بین 10:1 تا 100:1 است و طراحی فشرده‌ای ارائه می‌دهد که برای گشتاورهای بالا در فضای محدود مناسب است. از مزایای کلیدی آن می‌توان به مقاومت عالی در برابر شوک، لقی نزدیک به صفر، عمر طولانی و عملکرد نرم و بی‌صدا اشاره کرد. با این حال، پیچیدگی طراحی و تولید، هزینه بالا و وزن بیشتر نسبت به گیربکس‌های خورشیدی از معایب آن هستند. گیربکس سایکلوئیدی در رباتیک، ماشین‌آلات CNC، توربین‌های بادی، تجهیزات معدنی و سیستم‌های دقیق صنعتی که نیاز به تحمل بارهای سنگین و دینامیکی دارند، کاربرد گسترده‌ای دارد. در مقایسه با گیربکس خورشیدی، مقاومت بیشتری در برابر شوک دارد اما هزینه تولید و وزن آن بالاتر است. برای عملکرد بهینه، نیاز به روغن‌کاری منظم و تراز دقیق دارد، و در برخی موارد ممکن است به سیستم خنک‌کننده نیاز باشد. گیربکس سایکلوئیدی با ترکیب دقت، دوام و توانایی تحمل بارهای سنگین، انتخابی ایده‌آل برای کاربردهایی است که عملکرد بدون نقص و پایداری در شرایط سخت اولویت دارند، هرچند هزینه و پیچیدگی آن باید در انتخاب مدنظر قرار گیرد.

گیربکس خورشیدی (Planetary Gearbox)

گیربکس خورشیدی یا سیاره‌ای (Planetary Gearbox)، یکی از پیشرفته‌ترین انواع گیربکس‌های صنعتی، به دلیل طراحی فشرده، ظرفیت گشتاور بالا و کارایی بی‌نظیرش در صنایع مدرن جایگاه ویژه‌ای دارد. این گیربکس از سه جزء اصلی تشکیل شده است: دنده خورشیدی (Sun Gear) که نیروی ورودی را منتقل می‌کند، دنده‌های سیاره‌ای (Planet Gears) که به دور آن می‌چرخند و روی حامل (Carrier) نصب هستند، و دنده رینگی (Ring Gear) که دنده‌های سیاره‌ای را احاطه می‌کند. این ساختار امکان توزیع بار بین چند دنده را فراهم کرده و باعث افزایش دوام و کاهش سایش می‌شود.
گیربکس خورشیدی با نسبت انتقال 3:1 تا 100:1 در هر مرحله و راندمان 95-98%، برای سرعت‌های متوسط تا بالا مناسب است و عملکردی نرم با ارتعاش و صدای کم ارائه می‌دهد. از مزایای آن می‌توان به طراحی فشرده، گشتاور بالا، انعطاف‌پذیری در نسبت‌های انتقال و پایداری اشاره کرد، اما پیچیدگی تولید، هزینه بالا و نگهداری دشوار از معایب آن هستند. این گیربکس در خودروسازی (گیربکس‌های اتوماتیک)، توربین‌های بادی، رباتیک، هوافضا و ماشین‌آلات سنگین مانند جرثقیل‌ها و تجهیزات معدنی کاربرد گسترده‌ای دارد. در مقایسه با گیربکس‌های هلالی، فضای کمتری اشغال می‌کند و گشتاور بیشتری ارائه می‌دهد، اما نسبت به گیربکس‌های سایکلوئیدی در برابر شوک‌های ناگهانی مقاومت کمتری دارد. برای عملکرد بهینه، نیاز به روغن‌کاری منظم، تراز دقیق و در موارد سنگین، سیستم خنک‌کننده دارد.
گیربکس خورشیدی با ترکیب کارایی، دقت و دوام، انتخابی ایده‌آل برای کاربردهایی است که نیاز به انتقال قدرت در فضایی محدود و با عملکرد بالا دارند، هرچند هزینه و پیچیدگی آن باید در تصمیم‌گیری مدنظر قرار گیرد.
